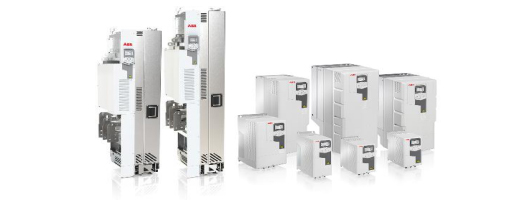

產品介紹
? 新一代標準傳動, 0.75 to 250 Kw.
? 產品家族：標準傳動家族成員。
? 與原有產品的關系：
n ACS580替換ACS550
n ACS580 200kW~500kW 作為ACS550的功率擴容.
? 性能：無傳感器矢量控制/標量控制
Highlight 特點
? 功率和電壓等級：
n 0.75kW - 250kW
n 3-相 380 - 480V
? 壁掛式安裝，防護等級：
n IP21 (UL Type 1)
n IP55 (UL Type 12)
? 標配先進的中文控制盤
? 真正的全球性產品
n 運行溫度寬，+50°C以下無需降容 (R0-R3)
n 全球性認證，服務支持
【服務熱線】： 0591-87951280
Nominal ratings | Maximum | Light-overload use | Heavy-duty use | Frame | |||||
Code No. | Type | 額定值 | 最大輸出電流 | 輕載應用 | 重載應用 | Size | |||
IN | PN | Imax | ILd | PLd | IHd | PHd | |||
產品代號 | 產品型號 | 輸出電流 | 電機功率 | 最大電流 | 輸出電流 | 電機功率 | 輸出電流 | 電機功率 | 外形 |
(A) | (kW) | (A) | (A) | (kW) | (A) | (kW) | 尺寸 | ||
3ABD50000038937 | ACS580-01-02A7-4 | 2.6 | 0.75 | 3.2 | 2.5 | 0.75 | 1.8 | 0.55 | R1 |
3ABD50000038938 | ACS580-01-03A4-4 | 3.3 | 1.1 | 4.7 | 3.1 | 1.1 | 2.6 | 0.75 | |
3ABD50000038939 | ACS580-01-04A1-4 | 4 | 1.5 | 5.9 | 3.8 | 1.5 | 3.3 | 1.1 | |
3ABD50000038940 | ACS580-01-05A7-4 | 5.6 | 2.2 | 7.2 | 5.3 | 2.2 | 4 | 1.5 | |
3ABD50000038951 | ACS580-01-07A3-4 | 7.2 | 3 | 10.1 | 6.8 | 3 | 5.6 | 2.2 | |
3ABD50000038952 | ACS580-01-09A5-4 | 9.4 | 4 | 13 | 8.9 | 4 | 7.2 | 3 | |
3ABD50000038953 | ACS580-01-12A7-4 | 12.6 | 5.5 | 14.1 | 12 | 5.5 | 9.4 | 4 | |
3ABD50000038959 | ACS580-01-018A-4 | 17 | 7.5 | 22.7 | 16.2 | 7.5 | 12.6 | 5.5 | R2 |
3ABD50000038960 | ACS580-01-026A-4 | 25 | 11 | 30.6 | 23.8 | 11 | 17 | 7.5 | |
3ABD50000038961 | ACS580-01-033A-4 | 32 | 15 | 44.3 | 30.4 | 15 | 24.6 | 11 | R3 |
3ABD50000038962 | ACS580-01-039A-4 | 38 | 18.5 | 56.9 | 36.1 | 18.5 | 31.6 | 15 | |
3ABD50000038963 | ACS580-01-046A-4 | 45 | 22 | 67.9 | 42.8 | 22 | 37.7 | 18.5 | |
3ABD00045433-D | ACS580-01-062A-4 | 62 | 30 | 76 | 58 | 30 | 44.6 | 22 | R4 |
3ABD00045434-D | ACS580-01-073A-4 | 73 | 37 | 104 | 68.4 | 37 | 61 | 30 | |
3ABD00045435-D | ACS580-01-088A-4 | 88 | 45 | 122 | 82.7 | 45 | 72 | 37 | R5 |
3ABD00045436-D | ACS580-01-106A-4 | 106 | 55 | 148 | 100 | 55 | 87 | 45 | |
3ABD00045437-D | ACS580-01-145A-4 | 145 | 75 | 178 | 138 | 75 | 105 | 55 | R6 |
3ABD00045438-D | ACS580-01-169A-4 | 169 | 90 | 247 | 161 | 90 | 145 | 75 | R7 |
3ABD00045439-D | ACS580-01-206A-4 | 206 | 110 | 287 | 196 | 110 | 169 | 90 | |
3ABD00045440-D | ACS580-01-246A-4 | 246 | 132 | 350 | 234 | 132 | 206 | 110 | R8 |
3ABD00045441-D | ACS580-01-293A-4 | 293 | 160 | 418 | 278 | 160 | 246* | 132 | |
3ABD00037932-D | ACS580-01-363A-4 | 363 | 200 | 498 | 345 | 200 | 293 | 160 | R9 |
3ABD00037933-D | ACS580-01-430A-4 | 430 | 250 | 545 | 400 | 200 | 363** | 200 | |
3ABD50000038964 | ACS580-01-02A7-4+B056 | 2.6 | 0.75 | 3.2 | 2.5 | 0.75 | 1.8 | 0.55 | R1 |
3ABD50000038965 | ACS580-01-03A4-4+B056 | 3.3 | 1.1 | 4.7 | 3.1 | 1.1 | 2.6 | 0.75 | |
3ABD50000038966 | ACS580-01-04A1-4+B056 | 4 | 1.5 | 5.9 | 3.8 | 1.5 | 3.3 | 1.1 | |
3ABD50000038967 | ACS580-01-05A7-4+B056 | 5.6 | 2.2 | 7.2 | 5.3 | 2.2 | 4 | 1.5 | |
3ABD50000038968 | ACS580-01-07A3-4+B056 | 7.2 | 3 | 10.1 | 6.8 | 3 | 5.6 | 2.2 | |
3ABD50000038969 | ACS580-01-09A5-4+B056 | 9.4 | 4 | 13 | 8.9 | 4 | 7.2 | 3 | |
3ABD50000038970 | ACS580-01-12A7-4+B056 | 12.6 | 5.5 | 14.1 | 12 | 5.5 | 9.4 | 4 | |
3ABD50000038976 | ACS580-01-018A-4+B056 | 17 | 7.5 | 22.7 | 16.2 | 7.5 | 12.6 | 5.5 | R2 |
3ABD50000038977 | ACS580-01-026A-4+B056 | 25 | 11 | 30.6 | 23.8 | 11 | 17 | 7.5 | |
3ABD50000038978 | ACS580-01-033A-4+B056 | 32 | 15 | 44.3 | 30.4 | 15 | 24.6 | 11 | R3 |
3ABD50000038979 | ACS580-01-039A-4+B056 | 38 | 18.5 | 56.9 | 36.1 | 18.5 | 31.6 | 15 | |
3ABD50000038980 | ACS580-01-046A-4+B056 | 45 | 22 | 67.9 | 42.8 | 22 | 37.7 | 18.5 | |
3ABD00045677-D | ACS580-01-062A-4+B056 | 62 | 30 | 76 | 58 | 30 | 44.6 | 22 | R4 |
3ABD00045678-D | ACS580-01-073A-4+B056 | 73 | 37 | 104 | 68.4 | 37 | 61 | 30 | |
3ABD00045679-D | ACS580-01-088A-4+B056 | 88 | 45 | 122 | 82.7 | 45 | 72 | 37 | R5 |
3ABD00045680-D | ACS580-01-106A-4+B056 | 106 | 55 | 148 | 100 | 55 | 87 | 45 | |
3ABD00045681-D | ACS580-01-145A-4+B056 | 145 | 75 | 178 | 138 | 75 | 105 | 55 | R6 |
3ABD00045682-D | ACS580-01-169A-4+B056 | 169 | 90 | 247 | 161 | 90 | 145 | 75 | R7 |
3ABD00045683-D | ACS580-01-206A-4+B056 | 206 | 110 | 287 | 196 | 110 | 169 | 90 | |
3ABD00045684-D | ACS580-01-246A-4+B056 | 246 | 132 | 350 | 234 | 132 | 206 | 110 | R8 |
3ABD00045685-D | ACS580-01-293A-4+B056 | 293 | 160 | 418 | 278 | 160 | 246* | 132 | |
3ABD00045686-D | ACS580-01-363A-4+B056 | 363 | 200 | 498 | 345 | 200 | 293 | 160 | R9 |
3ABD00045687-D | ACS580-01-430A-4+B056 | 430 | 250 | 545 | 400 | 200 | 363** | 200 | |
